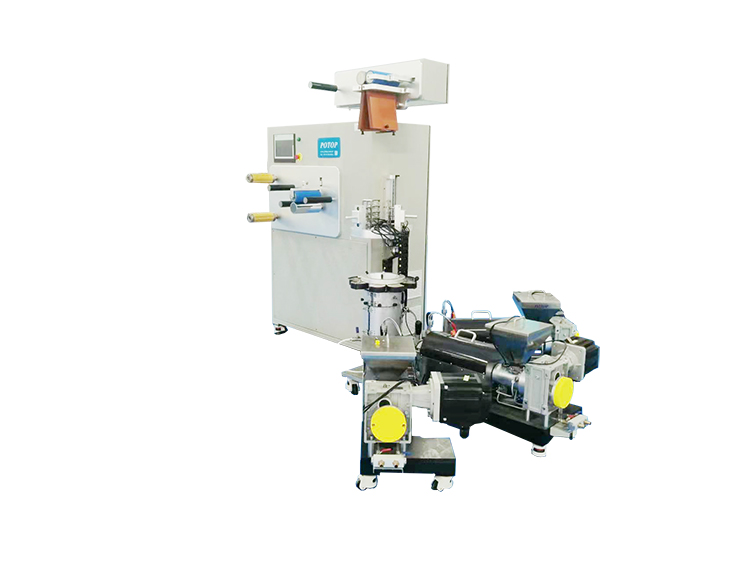

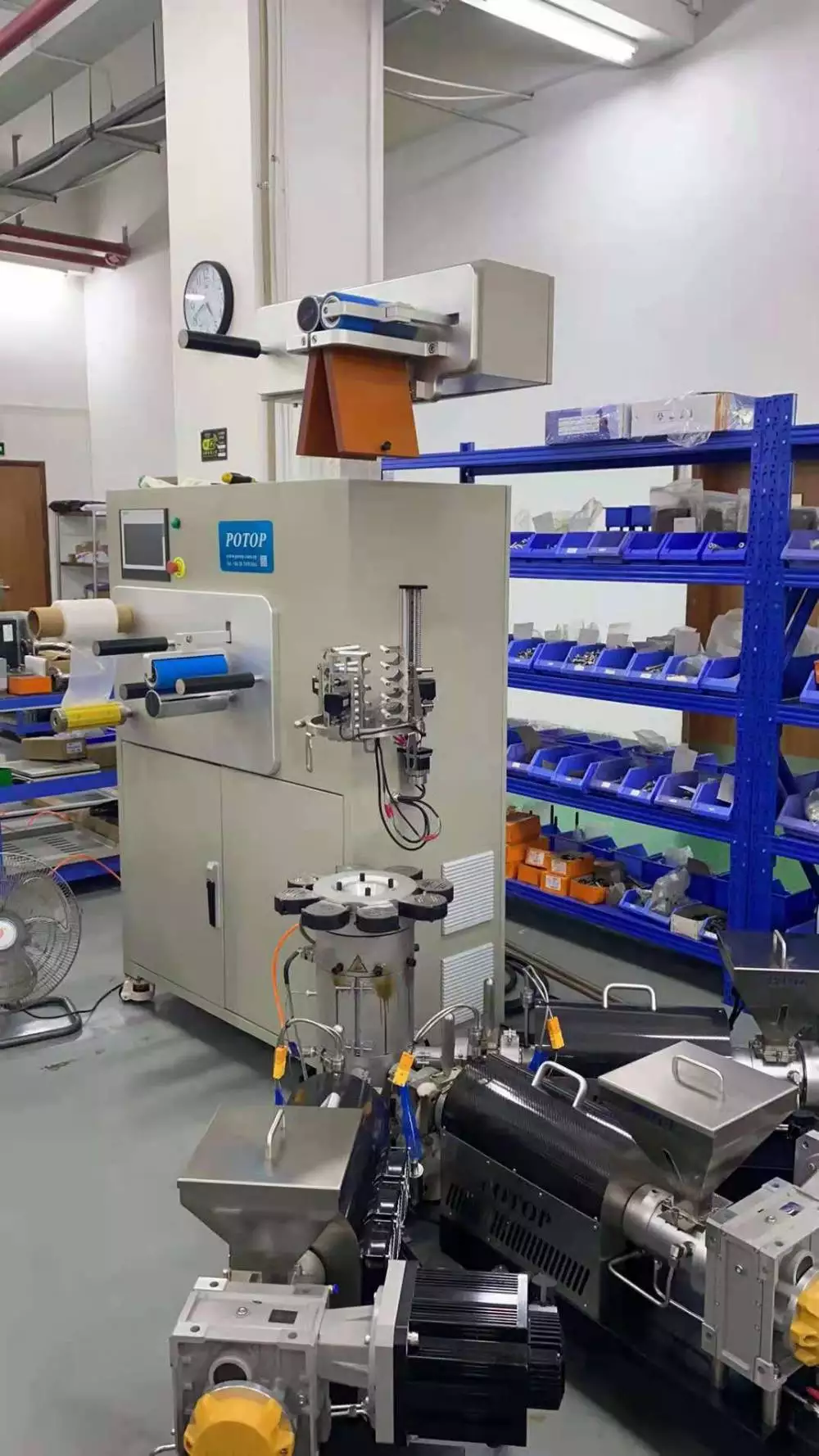

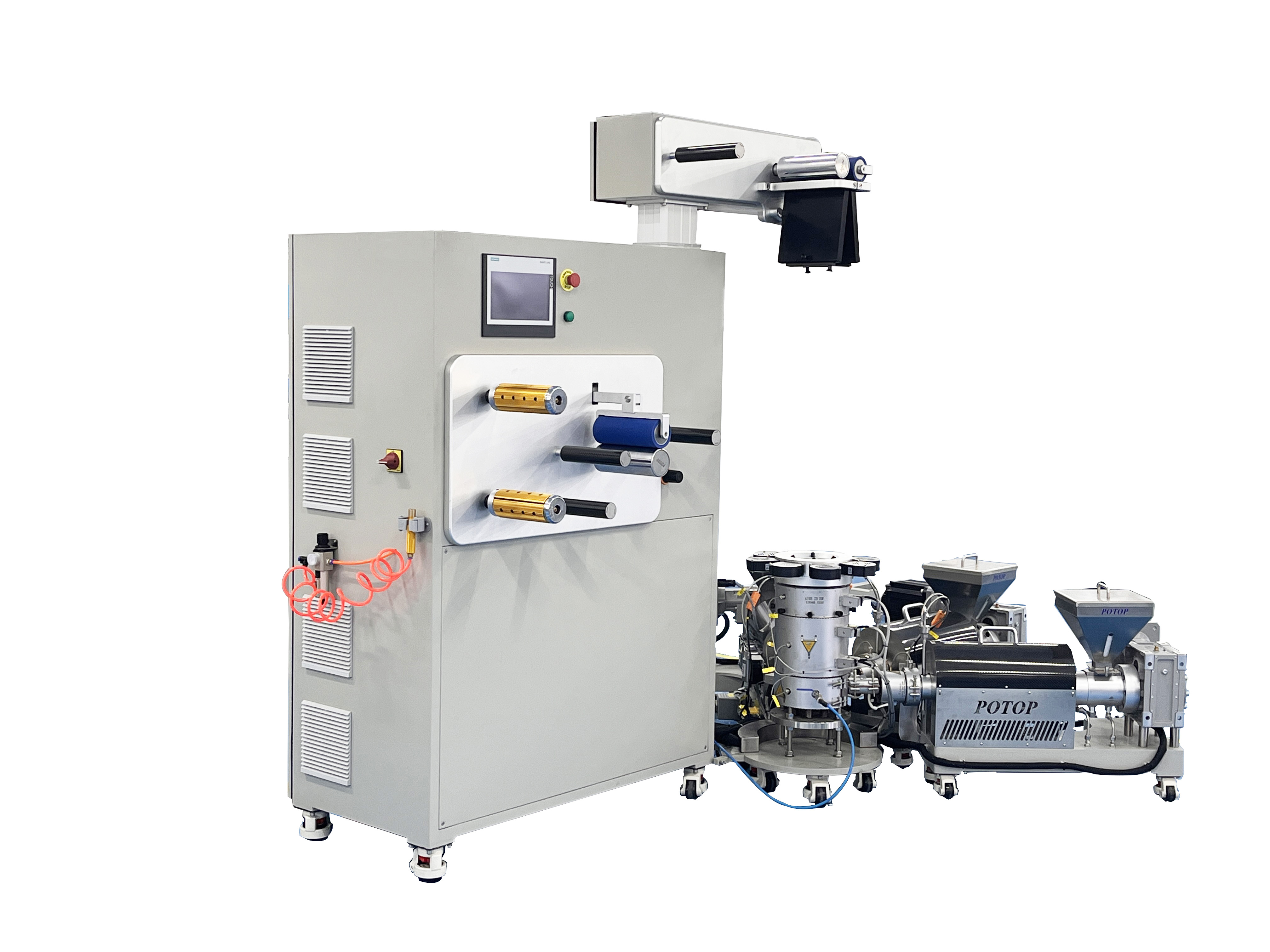

小型精密三层共挤吹膜试验线FBCL-20/03

小型精密三层共挤吹膜试验线由三台精密单螺杆挤出机、三层共挤吹膜模头和吹膜辅机组成,采用精密挤出和高性能吹膜成型技术,工艺参数调节范围宽,设备适用性广。可用于高分子材料的性能测试与吹膜成型工艺研究,可等效生产线,可提高实验效率,缩短产品研发周期,是高精度、高性能薄膜成型的理想实验设备。
020-39283061

产品性能

Ø挤出螺杆采用伺服电机驱动,无级精准调速,塑化稳定、一致性好

Ø挤出螺杆采用伺服电机驱动,无级精准调速,塑化稳定、一致性好

Ø牵引伺服电机速度闭环控制,纵向引膜速度精确、稳定

Ø基于PLC的控制系统与触摸屏的操作界面,设备运行稳定、人机交互友好

Ø重要实验数据实时测量与图文显示,观测方便

Ø数字化设计共挤模头,流道顺畅无死角滞料,出料均匀

Ø膜架电动升降,方便引膜与工艺调整

Ø采用独创的矢量风环,节能、噪音低

Ø专业化设计的小直径膜泡控制系统,幅宽稳定

Ø共挤层数可定制(最多:7层)

应用范围

01
三层吹制管状薄膜制备
02
多层吹膜生产工艺优化
03
高分子材料吹膜性能测试
04
新材料配方研发

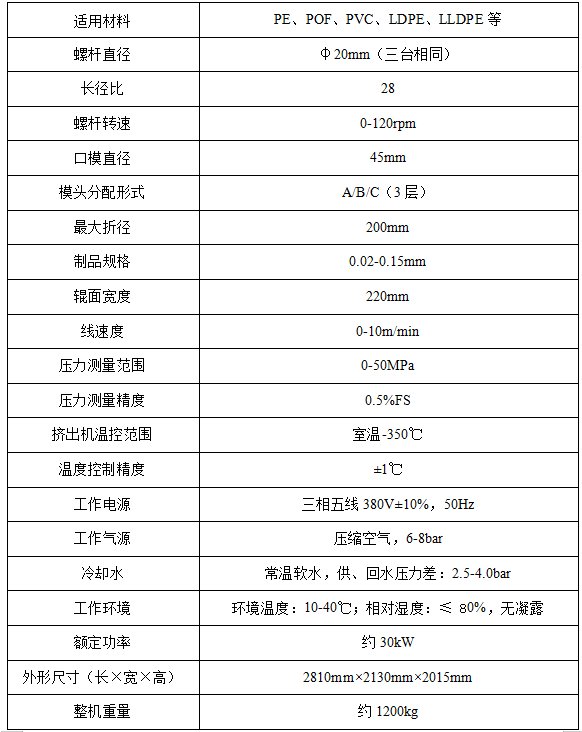

主要技术指标

型号

FBCL-20/03

适用材料

PEPOFPVCLDPELLDPE

螺杆直径

φ20mm(三台相同)

长径比

28

螺杆转速

0-120rpm

口模直径

45mm

模头分配形式

A/B/C3层)

最大折径

200mm

制品规格

0.02-0.15mm

辊面宽度

220mm

线速度

0-10m/min

压力测量范围

0-50MPa

压力测量精度

0.5%FS

挤出温控范围

室温-350℃

温度控制精度

±1℃

工作电源

三相五线380V±10%50Hz

工作气源

压缩空气,6-8bar

冷却水

常温软水,供、回水压力差:2.5-4.0bar

工作环境

环境温度:10-40℃;相对湿度:≤ 80%,无凝露

额定功率

30kW

外形尺寸(长×宽×高)

2810mm×2130mm×2015mm

整机重量

1200kg
